接修一台康佳LED48M1370AF型液晶电视，开机收看约10分钟后黑屏，伴音正常。关机后再开机，工作数分钟后黑屏。依据问题现象剖析，问题缘由应是屏内的LED灯条异常或背光电路有问题。因为该机屏内背光排线非常细非常密，非常难测量，于是改测LED+电压滤波电容C750、C720两端电压，在背光正常和黑屏时，该电压均为稳定的0.4V有关电路如图1所示。

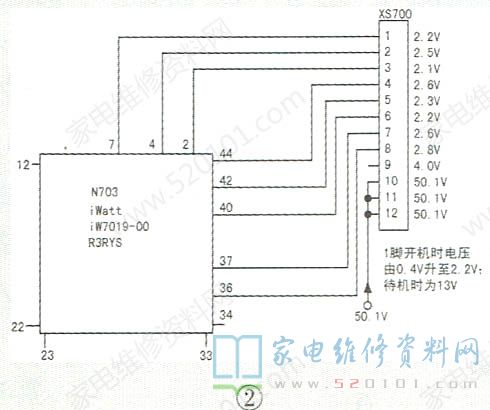

下面测量LED灯条插座xS700的各脚电压，如图2所示。依据线路走向，结合实测电压剖析，屏内灯条应为8组。灯条负端分别通过XS700的①~⑧脚接N703的②、④、⑦、44、42、40、37、36脚。对比实测电压，发现XS700的①脚电压在待机瞬间会迅速升至13V，而XS700的②~⑧脚电压并无此现象，怀疑N703工作异常。对N703重新加焊一遍后长期试机，不再黑屏。看来此机问题系N703虚焊所致。
